SiC究竟有什么魔力？

近年来，国内外对碳化硅的关注度日益增加，尤其是国外的领先厂商，他们在这个市场的步伐更是走得非常快sic币。究竟这个产品有什么魔力？

碳化硅是何方神圣sic币？

历史上人类第一次发现碳化硅是在1891年，经历了百年的探索之后，特别是进入21世纪以后，人类终于理清了碳化硅的优点和特性，并利用碳化硅特性，做出各种新器件，碳化硅行业得到较快发展sic币。

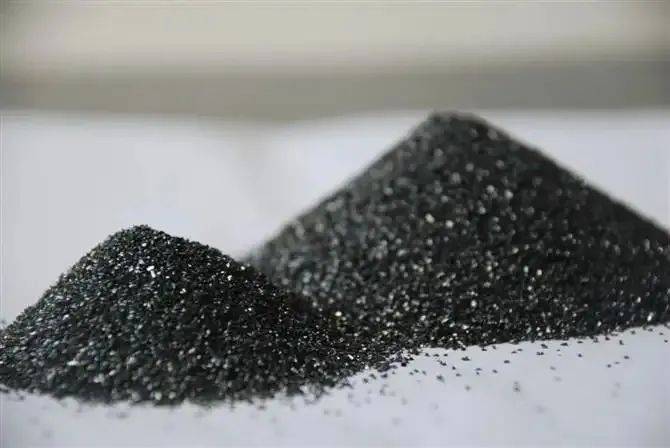

碳化硅是由碳元素和硅元素组成的一种化合物半导体材料sic币。碳化硅（SiC）和氮化镓（GaN）、氮化铝（ALN）、氧化镓（Ga2O3）等，因为禁带宽度大于2.2eV统称为宽禁带半导体材料，在国内也称为第三代半导体材料。

碳化硅有什么优势sic币？

相比传统的硅材料，碳化硅的禁带宽度是硅的3倍；导热率为硅的4-5倍；击穿电压为硅的8倍；电子饱和漂移速率为硅的2倍sic币。碳化硅材料和传统硅材料相比，硅更多的是用来制作存储器、处理器、数字电路和模拟电路等传统的集成电路芯片。而碳化硅因为能承受大电压和大电流，特别适合用来制造大功率器件、微波射频器件以及光电器件等。

碳化硅能用在什么领域sic币？

碳化硅材料在高铁、汽车电子、智能电网、光伏逆变、工业机电、数据中心、消费电子、5G通信、次世代显示等领域有着广泛的应用，市场潜力巨大sic币。
